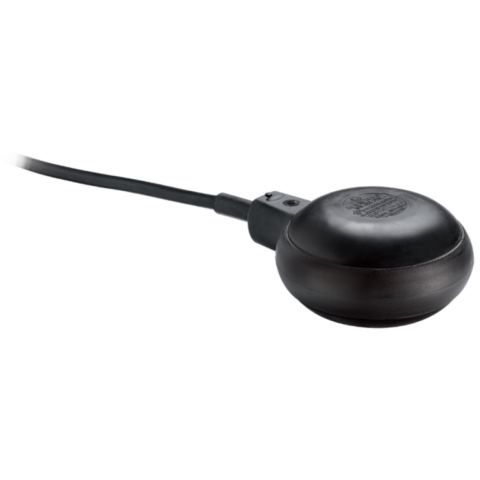

Supertec Ex Float Switch

Supertec-EX

II1G Exia II C T6/T5 Ga

Galleggiante a doppia camera resistente alle alte pressioni. Una maggiore galleggiabilità e le ridotte dimensioni garantiscono elevate prestazioni.
Adatto in ambienti potenzialmente esplosivi. Adatto per la regolazione del livello in impianti di drenaggio, stazioni di pompaggio e sistemi di acqua sporca.
Questo prodotto deve essere utilizzato con una barriera a sicurezza intrinseca (Zenner)

Applicazioni:

APPLICAZIONI GRAVOSE

STAZIONI DI POMPAGGIO

ACQUE REFLUE

Download:

Scheda Tecnica

Istruzioni

Certificazione Prodotto

Principio di Funzionamento

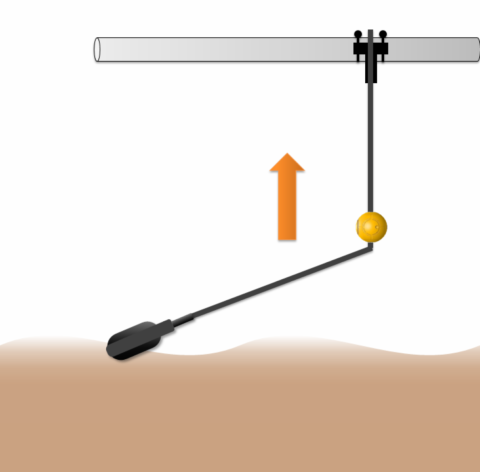

Il serbatoio si riempie

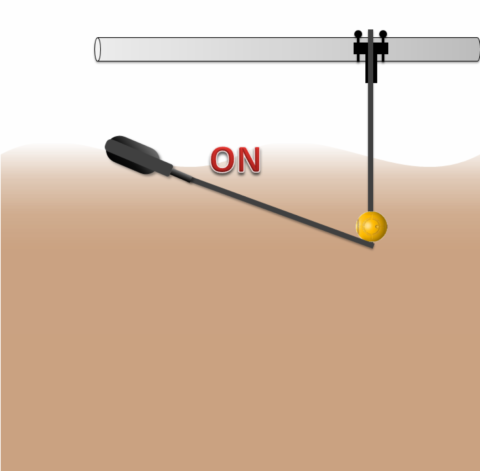

Il livello alto avvia la pompa

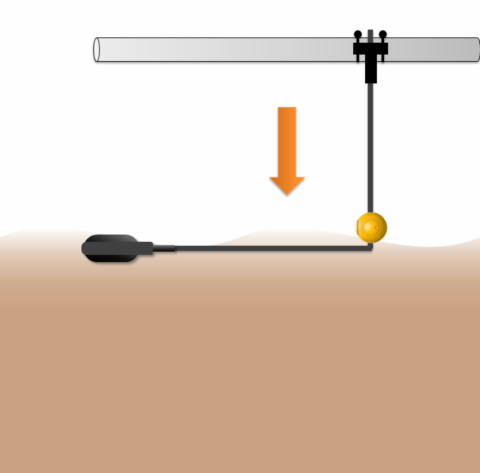

Il serbatoio si svuota

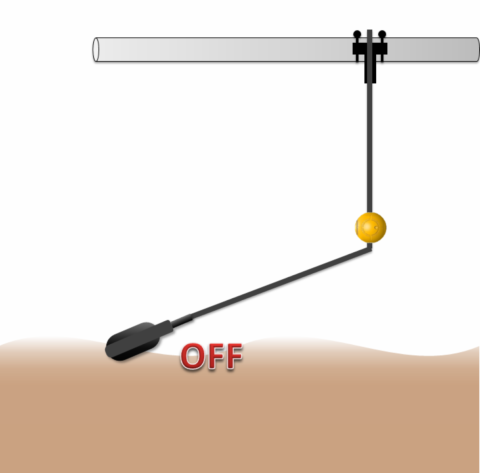

Il livello basso ferma la pompa

Un Galleggiante Dentro Un Altro Galleggiante

Prima Camera: un galleggiante
Seconda Camera: un guscio resistente
Cintura sovrastampata
Passacavo: testato a 5 bar

Esempi Di Applicazioni

SPST-NO / SPDT-NO

Singola Funzione - Normalmente Aperto: Svuotamento
/ Doppia Funzione - Normalmente Aperto: Svuotamento

SPDT-NC

Doppia funzione - Normalmente chiuso: Riempimento

Dati Tecnici

Involucro: Polipropilene Carbon Black
Passacavo: EPDM (Viton con cavo Olflex)
Grado di Protezione: IP68

Questo prodotto deve essere utilizzato con una barriera a sicurezza intrinseca (Zenner)

MODELLO	CAVO NEOPRENE	LUNGHEZZA (m)	AMP - VOLT - WATT	TEMPERATURE	PROFONDITA'	ANGOLO DI ATTIVAZIONE
SUPERTEC EX	05 RN8-F 4G0,75 SPDT Ø 8,8mm (oil resistant)	10 / 20 / 30	0.1A 30V 0.75W	T6 (-20°C / +40°C) T5 (-20°C / +80°C)	max.40m (131,23ft)	90°±20°
SUPERTEC EX	OLFLEX PETRO 4G1 SPDT Ø 8,8mm	10 / 20 / 30	0.1A 30V 0.75W	T6 (-20°C / +40°C) T5 (-20°C / +80°C)	max.40m (131,23ft)	90°±20°

Accessori

Supporti per cavi
(* Potrebbe non essere incluso)

Shell Contrappeso 230g*

Permette all'interruttore a galleggiante di lavorare sempre con la stessa lunghezza del cavo anche in acque turbolente evitando danni al cavo.
