Fox UL
Adatto per pompe e sistemi idraulici professionali di automazione.
Applicazioni:



Download:
Principio Di Funzionamento

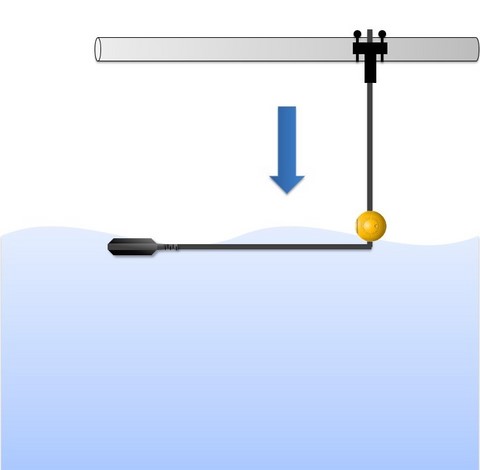

La cisterna si riempie

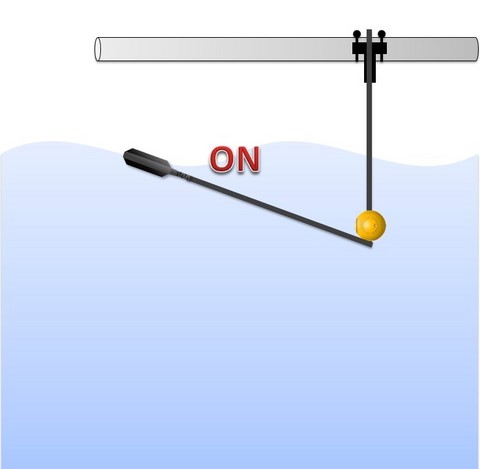

Il livello alto avvia la pompa

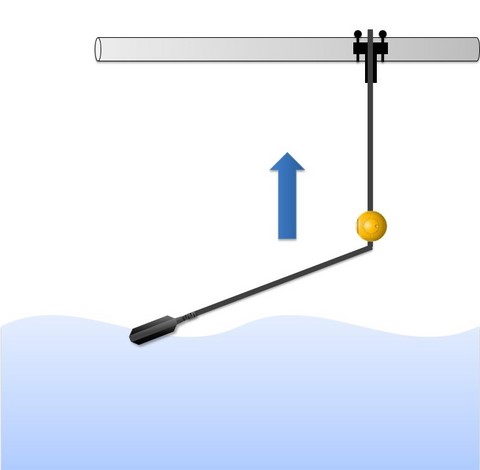

Il serbatoio si svuota

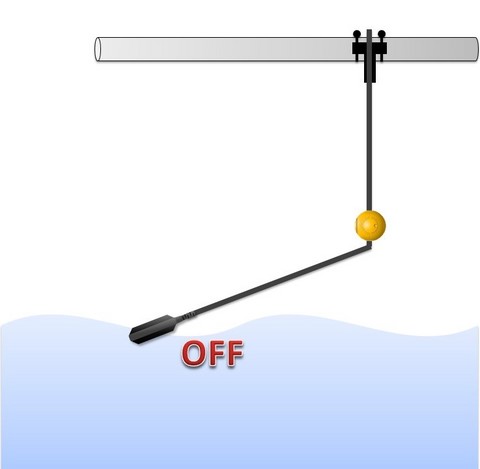

Il livello basso ferma la pompa
Esempi Di Applicazioni
SPST-NO / SPDT-NO

Singola Funzione - Normalmente Aperto: Svuotamento
/ Doppia Funzione - Normalmente Aperto: Svuotamento
/ Doppia Funzione - Normalmente Aperto: Svuotamento
SPDT-NC

Doppia funzione - Normalmente chiuso: Riempimento
Dati Tecnici
Involucro: Polipropilene
Grado di Protezione: IP68
MODELLO | CAVO | LUNGHEZZA (ft) | ALIMENTAZIONE | TEMPERATURE | PROFONDITA' | ANGOLO DI ATTIVAZIONE |
---|---|---|---|---|---|---|
FOX A-00-SPST | SJOW 3AWG16 | 2 / 10 / 20 / 30 | 250V 10A / 250V 1-½HP / 125V ½HP | max.+50°C (+122°F) | max.10m (32,8ft) | 90°±20° |
FOX A-01-SPST | SJOW 3AWG14 | 2 / 10 / 20 / 30 | 250V 14A / 250V 2HP / 125V ¾HP | max.+50°C (+122°F) | max.20m (65,6ft) | 90°±20° |
FOX A-05-SPST | SJOW 3AWG14+PIGGYBACK PLUG | 15 / 33 (ft) | 125V ¾HP | max.+50°C (+122°F) | max.20m (65,6ft) | 90°±20° |
FOX A-00-SPDT | SJOW 3AWG16 | 2 / 10 / 20 / 30 | 250V 10A / 250V 1HP / 125V ⅓HP | max.+50°C (+122°F) | max.20m (65,6ft) | 90°±20° |
FOX A-04-SPST | SJOW 2AWG14 | 2 / 10 / 20 / 30 | 250V 14A / 250V 2HP / 125V ¾HP | max.+50°C (+122°F) | max.20m (65,6ft) | 90°±20° |
Accessori
Supporti per cavi
(* Potrebbe non essere incluso)
bamboo
Ideale per applicazioni in acque turbolente in quanto impedisce l'impigliamento del cavo, quindi l'interruttore galleggiante può funzionare correttamente

Shell Contrappeso 230g*
Permette all'interruttore a galleggiante di lavorare sempre con la stessa lunghezza del cavo anche in acque turbolente evitando danni al cavo.

Spina Schuko Piggyback*
La spina Schuko fornita con l'interruttore galleggiante consente di collegare una pompa senza un interruttore direttamente a una presa elettrica per controllare la funzione di avvio e arresto.
