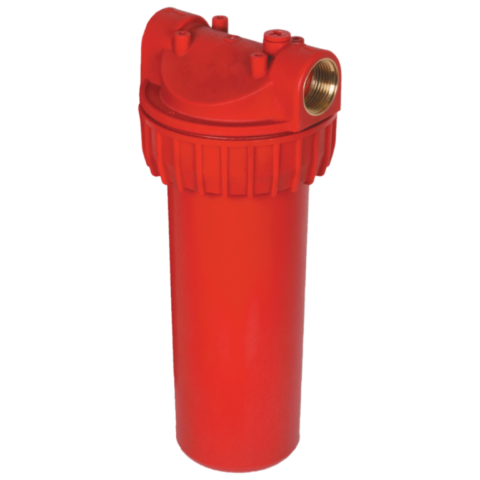

Red Dolphin
Versione acqua calda. Grazie al nuovo giunto, è possibile collegare più filtri in sequenza.
I filtri sono forniti già assemblati, strumento chiave incluso.
I filtri sono forniti già assemblati, strumento chiave incluso.
Patented and European Registered Design
Download:
Pezzi: testata, ghiera e bicchiere
Testata e Ghiera: Polipropilene
O-Ring: EPDM
pH: 7
Testata e Ghiera: Polipropilene
O-Ring: EPDM
pH: 7
MODELLO | BICCHIERE | CONNESSIONI | TEMPERATURE | PRESSIONE | PORTATA (filtro vuoto) |
---|---|---|---|---|---|
RED DOLPHIN 5" | Nylon 5" | Ottone 3/4" or 1" | Max. 80°C (176°F) | Max. 11 bar (160 psi) | Ø1” - 3500l/h ؾ” - 2300l/h |
RED DOLPHIN 10" | Nylon 10" | Ottone 3/4" or 1" | Max. 80°C (176°F) | Max. 11 bar (160 psi) | Ø1” - 3500l/h ؾ” - 2300l/h |
Esempio Di Applicazione
Impianto Comunale
![](_media/img/small/filter-installation.png)
Il filtro viene installato prima del rubinetto per pulire l'acqua e dopo la valvola di riduzione della pressione per evitare che il colpo d'ariete dall'esterno danneggi il filtro.
Con Pompa
![](_media/img/small/filter-pump-installation.png)
Il filtro viene installato prima della pompa per preservare la girante all'interno della pompa.
Composizioni Disponibili
(Le testate delle versioni Double e Triple non possono essere smontate)

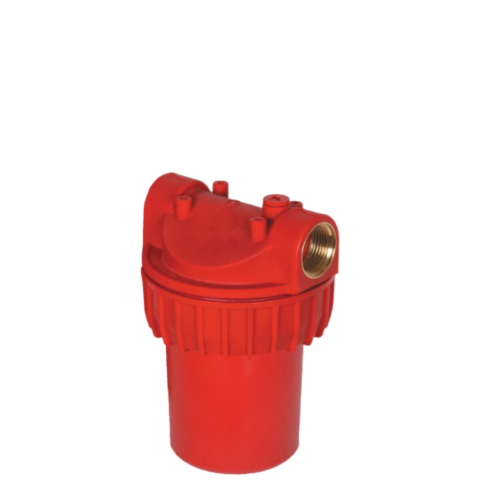

Dolphin 5" Singolo Rosso
![](_media/img/small/dolphin-red-5p.png)
Dolphin 10" Singolo Rosso
![](_media/img/small/dolphin-red-10p-2.png)
Accesori
(* Potrebbe non essere incluso)

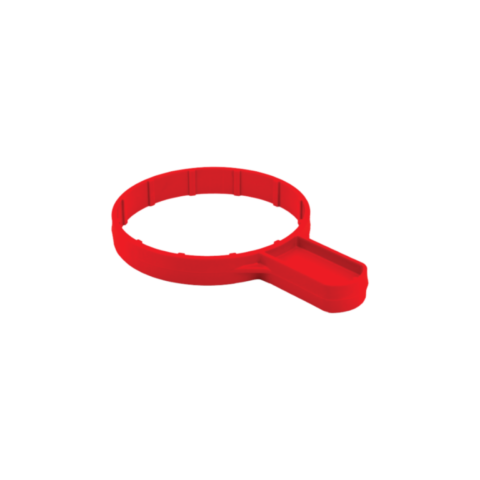

Chiave Filtro
Chiave per avvitare o allentare l'involucro del filtro senza sforzo
![](_media/img/small/filter-tool-red.png)

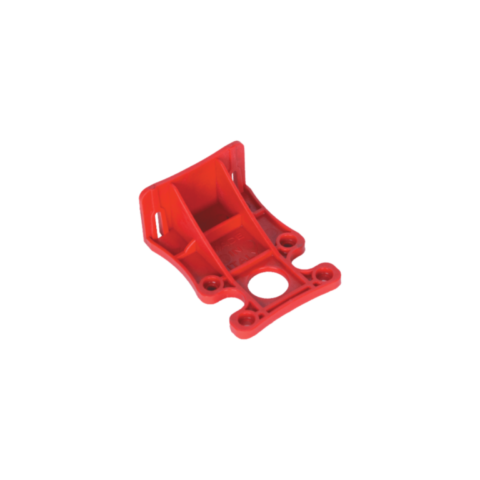

Supporto Murale
Supporto per appendere il filtro alla parete
![](_media/img/small/wall-red.png)
O-Ring
O-Ring for filter 88,27X5,34 EPDM
![](_media/img/small/o-ring.png)
Teflon
Nastro Teflon 12mm x 12M x 0,075mm per sigillare perfettamente i raccordi in modo da evitare perdite d'acqua
