![](_media/img/small/spider-ul-2.png)
Spider UL
Le barre fissate al corpo consentono al regolatore di livello di lavorare in spazi ristretti e in ambienti difficili con acque turbolente.
PRODOTTO BREVETTATO
Applicazioni:
![](_media/img/sq_icon/acquapulita.png)
![](_media/img/sq_icon/acquapiovana.png)
![](_media/img/sq_icon/acquaindustriale.png)
![](_media/img/sq_icon/acquachimica.png)
Download:
Principio Di Funzionamento
Sulla base della conducibilità elettrica dell'acqua
![](_media/img/small/diapositiva1-2-3-2.jpg)

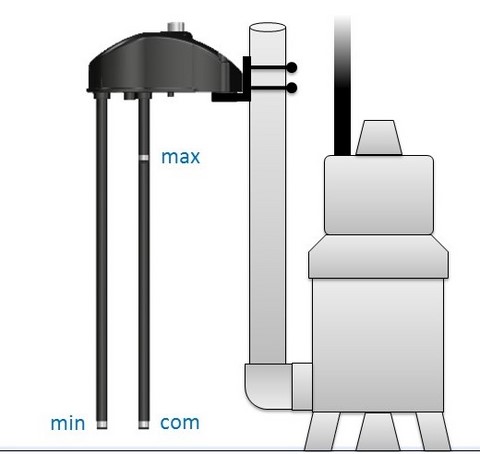

Spider è collegato a 3 bacchette: Comune come terra - Min come livello minimo - Max come livello massimo
![](_media/img/small/diapositiva2-5.jpg)

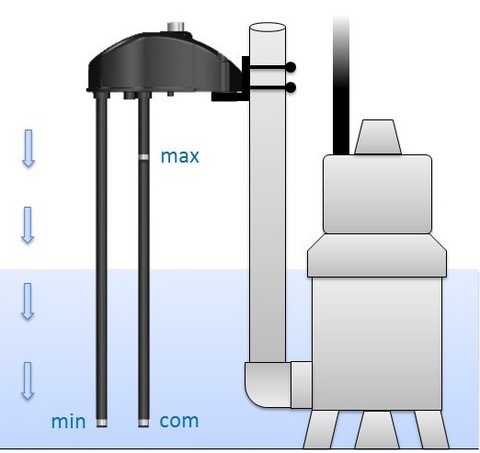

L'acqua raggiunge il pozzo ed il livello aumenta
![](_media/img/small/diapositiva3-4.jpg)

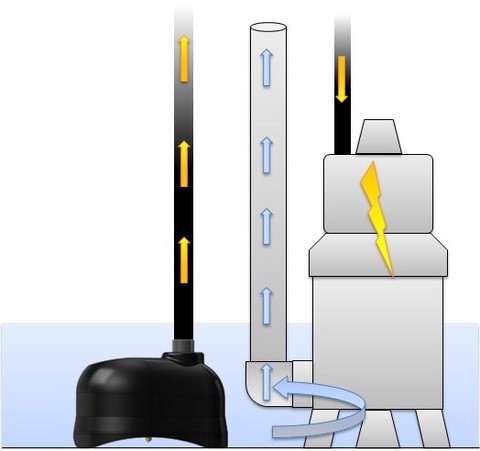

Spider accende la pompa quando il livello massimo della bacchetta rileva l'acqua
![](_media/img/small/diapositiva4-8.jpg)

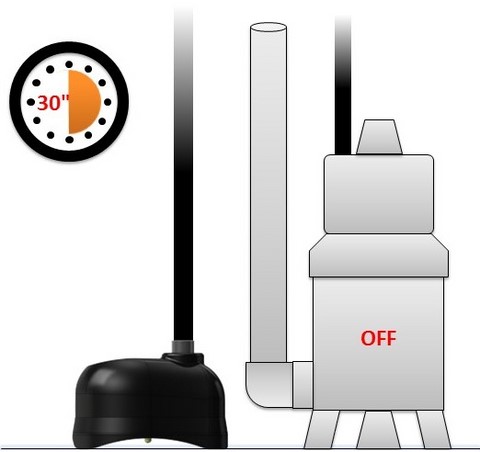

Il livello dell'acqua diminuisce e Spider spegne la pompa quando il livello minimo non rileva più l'acqua
Esempi Di Applicazioni

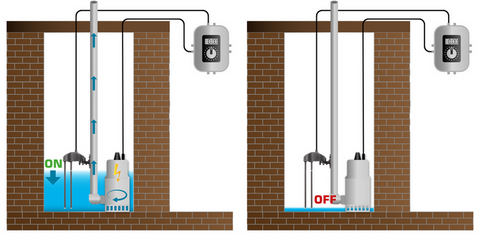

SPST-NO
![](_media/img/small/spider-spst-no.png)
Funzione singola - normalmente aperto: svuotamento

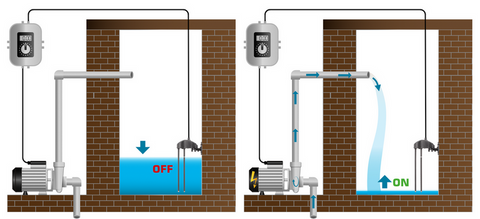

SPST-NC
![](_media/img/small/spider-spdt-nc.png)
Singola funzione - normalmente chiuso: riempimento
Tempi Di Ritardo Di Fabbrica
Start
0"
Stop
0"
Impostazione Dei Tempi Di Ritardo
Tramite la chiave magnetica fornita, il cliente è in grado di regolare il tempo di ritardo di avvio e di arresto in base alle proprie esigenze di utilizzo.
Impostazione Del Ritardo Di Avvio
![](_media/img/small/spider-start-delay-time.png)
- Scollegare la spina dal sistema elettrico;
- Mettere la chiave magnetica vicino alla freccia stampata sul lato del controller elettronico;
- Collegare la spina per accendere la pompa;
- Tenere la chiave magnetica in posizione per quanti secondi si desidera ritardare il tempo di avvio (massimo 120 secondi);
- Una volta ottenuto il tempo di ritardo desiderato, rimuovere la chiave magnetica.
Impostazione Del Ritardo Di Spegnimento
![](_media/img/small/spider-stop-delay-time.png)
- Collegare la spina al sistema elettrico;
- Attendere l'arresto della pompa;
- Mettere il tasto magnetico vicino alla freccia indicata sul lato del regolatore elettronico e la pompa inizia;
- Tenere la chiave magnetica in posizione per i secondi necessari a ritardare l'arresto (massimo 120 secondi);
- Una volta raggiunto il tempo desiderato, rimuovere la chiave magnetica.
Connessioni Elettriche Disponibili
Applicazioni Standard
![](_media/img/small/spider-electrical.png)

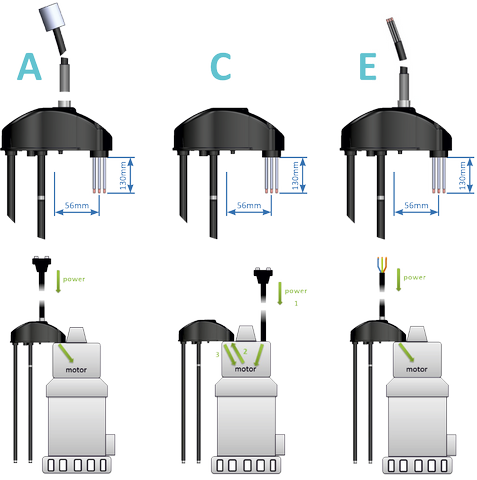

Soluzioni per i produttori di pompe
![](_media/img/small/spider-electrical-pump.png)
Dati Tecnici
Involucro: Polipropilene
Passacavo: TPV
Bacchette: AISI 316-> 250/500/750mm
Passacavo: TPV
Bacchette: AISI 316-> 250/500/750mm
MODELLO | CAVO | LUNGHEZZA (ft) | ALIMENTAZIONE | TEMPERATURE | PROFONDITA' |
---|---|---|---|---|---|
SPIDER A-00B-SPST | SJOW 4AWG16 | 3 / 20 / 30 | 250Vac 10A / 250Vac 1HP / 125Vac ⅓HP | max.+40°C (+104°F) | max.10m (32,8ft) |
SPIDER A-00B-SPST-012 | SJOW 4AWG16 | 3 / 20 / 30 | 12/24Vac/dc 1A | max.+40°C (+104°F) | max.20m (65,6ft) |
SPIDER A-02D-SPST | SJOW 4AWG14+PIGGYBACK PLUG | 15 / 33 | 125V ½HP | max.+40°C (+104°F) | max.20m (65,6ft) |
SPIDER A-03C-SPST | / | / | 250Vac 10A / 250Vac 1HP / 125Vac ⅓HP | max.+40°C (+104°F) | max.20m (65,6ft) |
SPIDER A-03C-SPST-012 | / | / | 12/24Vac/dc 1A | max.+40°C (+104°F) | max.20m (65,6ft) |
SPIDER-A-03A-SPST | SJOW 4AWG14+PIGGYBACK PLUG | 3 / 20 / 30 | 250Vac 10A / 250Vac 1HP / 125Vac ½HP | max.+40°C (+104°F) | max.20m (65,6ft) |
SPIDER A-03A-SPST-012 | SJOW 4AWG14+PIGGYBACK PLUG | 3 / 20 / 30 | 12/24Vac/dc 1A | max.+40°C (+104°F) | max.20m (65,6ft) |
SPIDER-A-03E-SPST | SJOW 4AWG16 | 3 / 20 / 30 | 250Vac 10A / 250Vac 1HP / 125Vac ½HP | max.+40°C (+104°F) | max.20m (65,6ft) |
SPIDER A-03E-SPST-012 | SJOW 4AWG14 | 3 / 20 / 30 | 12/24Vac/dc 1A | max.+40°C (+104°F) | max.20m (65,6ft) |
Accessori
Staffe e Supporti
(* Potrebbero non essere inclusi)
Staffa Polipropilene
fissaggio a tubo o parete
![](_media/img/small/staffaspider.png)
Staffa Acciaio Inox*
aisi 304
![](_media/img/small/staffainoxmouse-2.png)
Supporti
fissaggio su serbatoio
![](_media/img/small/mousetank.png)
Flangiato*
2"
![](_media/img/small/supportoflangiato.png)
Filettato*
2" Gas
![](_media/img/small/supportofilettato.png)
Spina Schuko Piggyback*
La spina Schuko fornita con l'interruttore galleggiante consente di collegare una pompa senza un interruttore direttamente a una presa elettrica per controllare la funzione di avvio e arresto.
![](_media/img/small/schuko-piggyback-plug.png)
