Snake

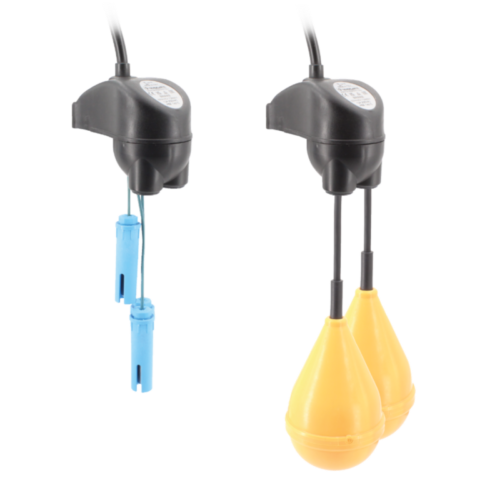

In combinazione con Probes o Taurus (venduto separatamente) permette l'installazione del corpo di controllo a distanze molto lunghe dalle postazioni di lavoro.
PRODOTTO BREVETTATO
Applicazioni:
ACQUE CHIARE
ACQUE PIOVANE
ACQUE INDUSTRIALI
ACQUE CONTENENTI SOSTANZE CHIMICHE
ACQUE PIOVANE
ACQUE INDUSTRIALI
ACQUE CONTENENTI SOSTANZE CHIMICHE
Download:
Principio Di Funzionamento
Basato sulla conducibilità elettrica dell'acqua

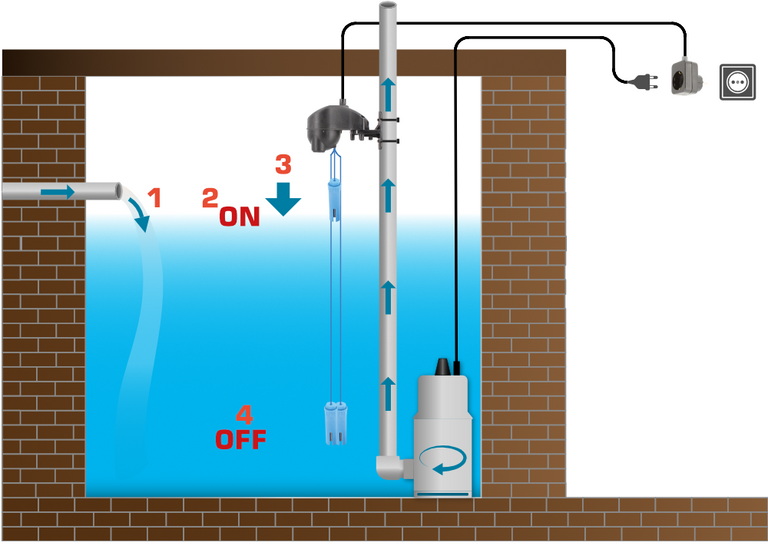

Snake con Sonde di Livello
- Il serbatoio si riempie
- Snake accende la pompa quando la sonda di livello massimo rileva l'acqua
- il serbatoio si svuota
- Il livello dell'acqua diminuisce e Snake spegne la pompa quando la sonda di livello minimo non rileva più l'acqua

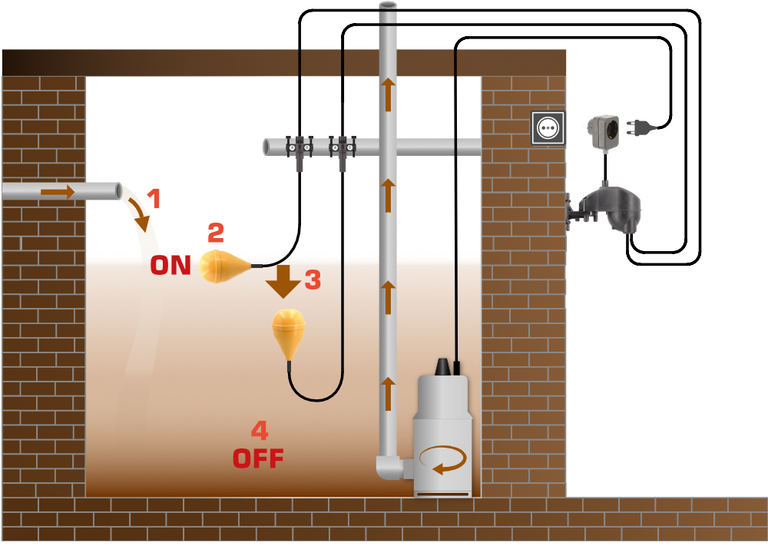

Snake con Taurus
1. Il serbatoio si riempie
2. Il livello alto aziona la pompa
3. Il serbatoio si svuota
4. Il livello minimo ferma la pompa
2. Il livello alto aziona la pompa
3. Il serbatoio si svuota
4. Il livello minimo ferma la pompa
Impostazione Dei Tempi Di Ritardo
Tramite la chiave magnetica fornita, il cliente è in grado di regolare il tempo di ritardo di avvio e di arresto in base alle proprie esigenze di utilizzo.

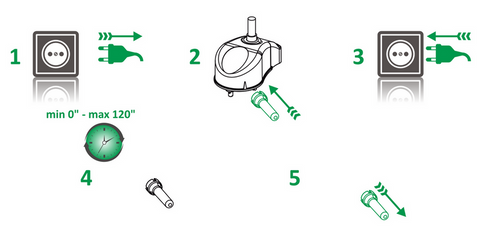

Impostazione Del Ritardo Di Avvio
- Scollegare la spina dal sistema elettrico;
- Mettere la chiave magnetica vicino alla freccia stampata sul lato del controller elettronico;
- Collegare la spina per accendere la pompa;
- Tenere la chiave magnetica in posizione per quanti secondi si desidera ritardare il tempo di avvio (massimo 120 secondi);
- Una volta ottenuto il tempo di ritardo desiderato, rimuovere la chiave magnetica.
Impostazione Del Ritardo Di Avvio
- Collegare la spina al sistema elettrico;
- Attendere l'arresto della pompa;
- Mettere il tasto magnetico vicino alla freccia indicata sul lato del regolatore elettronico e la pompa inizia;
- Tenere la chiave magnetica in posizione per i secondi necessari a ritardare l'arresto (massimo 120 secondi);
- Una volta raggiunto il tempo desiderato, rimuovere la chiave magnetica.

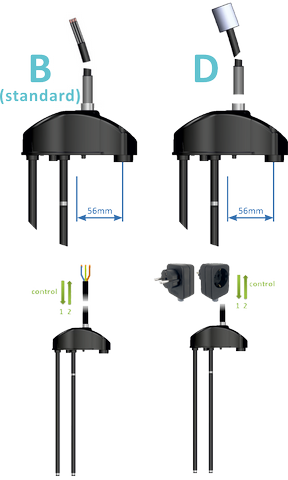

Connessioni elettriche disponibili
Applicazioni Standard
Dati Tecnici
Involucro: Polipropilene
Passacavo: TPV
Grado di Protezione: IP68
MODELLO | CAVO NEOPRENE | LUNGHEZZA (m) | ALIMENTAZIONE | TEMPERATURE | PROFONDITA' | NOTA |
---|---|---|---|---|---|---|
SNAKE (230v) | H07 4G1 SPST-NO | 0,70 / 5 / 10 | 230Vac 50/60Hz 5A | max.+40°C (+104°F) | max.10m (32,8ft) | per pompe fino a 1,5HP |
SNAKE (12V) | H07 4G1 SPST-NO | 0,70 / 5 / 10 | 12/24Vac/dc | max.+40°C (+104°F) | max.10m (32,8ft) | per pompe fino a 1,5HP |
Accessori

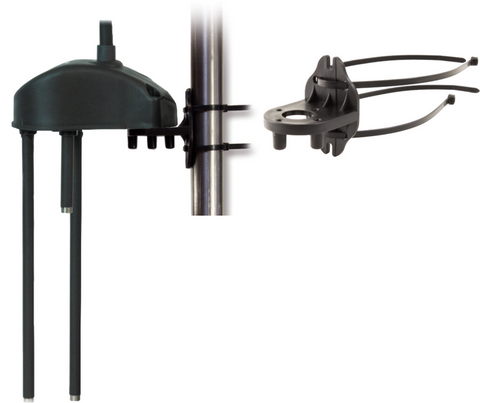

Staffe e Supporti
(* Potrebbero non essere inclusi)
Staffa In Polipropilene
fissaggio a tubo a parete
Staffa In Acciaio Inox*
aisi 304
Supporti
fissaggio su cisterna
Flangiato*
2"
Filettato*
2" Gas
Spina Schuko Piggyback*
La spina Schuko fornita con l'interruttore galleggiante consente di collegare una pompa senza un interruttore direttamente a una presa elettrica per controllare la funzione di avvio e arresto.
